Клиент

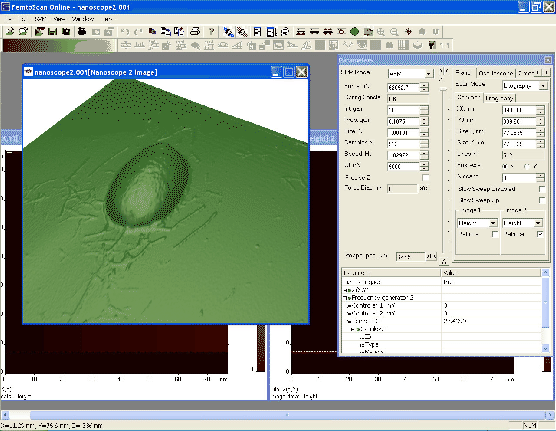

Рисунок:
Пользовательский интерфейс клиентской части программного
обеспечения.
|
Программа-клиент - это программа, с которой работает пользователь.
Поэтому ее разработке и совершенствованию было уделено особое внимание.
Программа запускается под операционными системами семейства Windows.
Для соединения с сервером используется протокол TCP/IP, что
позволяет подключаться к серверу не только по локальной сети, но и
через Интернет.
Все параметры сканирования, заданные пользователем, передаются в
сервер и далее - в микроскоп и другим пользователям, подключенным
в режиме client. После запуска процесса сканирования открываются
окна, в которых в реальном режиме времени показываются результаты
-- получаемые изображения, их размеры, режим сканирования,
параметры обратной связи, текущее положение зонда, скорость
сканирования. Одновременно пользователь может обрабатывать
полученные данные, используя широкий набор различных функций,
включенных в состав программы. На рисунке 1.5
представлено изображение рабочего окна клиентской программы во
время сканирования. Видны панели, отображающие текущие настройки,
и окно со снимаемым изображением.
Программа-клиент имеет множество различных функций, предназначенных для
обработки и анализа изображений зондовой микроскопии, а так же других изображений. С их помощью
исследователь может легко извлечь нужную ему информацию из полученных
данных. Перечень реализованных функций представлен в таблице 1.1. Если
некоторые последовательности операций выполняются часто, то их можно
сгруппировать в отдельную макрокоманду, что значительно ускоряет
работу.
Таблица:
Функции, реализованные в клиентской части программного обеспечения
Функции обработки данных |
Функции анализа данных |
Сервисные функции |
Выравнивание по меткам
Удаление искажений
Масштабирование по вертикали
Усреднение по строкам
Усреднение матрицей
Отображение относительно оси
Медианная фильтрация
Морфологические фильтры
Линейные фильтры
Вычитание поверхностей среднего наклона (1-го и 2-го порядков)
Поворот
Сглаживание
Корреляционные функции
Построение биквадратичного сплайна
Нахождение границ
Выделение зерен
|
Построение сечений (так же со сложным профилем)
Измерение расстояний
Построение изолиний
Измерение углов
Измерение длин протяженных объектов
Построение трехмерных изображений
Построение калибровочных кривых
Нахождение объектов
Фурье-анализ
Построение гистограмм распределения по высоте
Сложение и вычитание изображений
Нахождение объема объекта, ограниченного изолинией
Изменение разрешения
Измерение шероховатости
Вычисление площади поверхности
Пороговая фильтрация
Нахождение ступеней
Репликация
Инверсия
Подсветка (градиентное преобразование)
Удвоение числа точек
|
Открытие файлов разных форматов
Восстановление файла к первоначальному виду
Сохранение файлов
Удаление файлов
Видеозахват
Захват из источников TWAIN
Сохранение изображений в формате BMP, JPEG, TIFF
Экспорт текстовых данных
Экспорт трехмерных изображений в формате VRML
Групповой экспорт изображений в различные форматы
Быстрый просмотр большого количества файлов
Слайд-шоу
Печать
Просмотр текстового заголовка файла
Создание макрокоманд
Выбор произвольной цветовой палитры
Выделение области привязки палитры
Отмена последней операции
Запись изображений и текстовой информации в папку обмена (clipboard) |
|
Программа сохраняет изображения в оригинальном формате, позволяющем
хранить в одном файле несколько изображений различного разрешения и
размерности, а так же служебную информацию.
