Схема установки

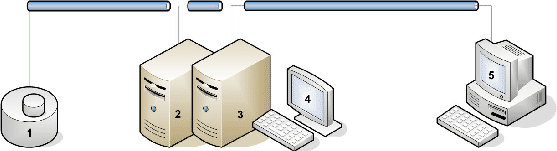

Рисунок: Схема установки. 1 - микроскоп, 2 - блок преобразователей, 3 - блок управления, 4 - интерфейс блока управления (опциональный), 5 - удаленный компьютер с установленным клиетским интерфейсом.

Установка сканирующего зондового микроскопа состоит из нескольких функциональных блоков, изображенных на рис. 1.1. Это, во первых, сам микроскоп с пьезоманипулятором для управления положением образца, шаговым двигателем для подвода образца и детектирующей головкой; блок аналого-цифровых и цифро-аналоговых преобразователей и высоковольтных усилителей; блок управления микроскопом, выполненный на базе персонального компьютера под управлением операционной системы семейства Windows, с установленным в нем сигнальным процессором, рассчитывающим сигнал обратной связи; удаленного компьютера с установленным клиентским интерфейсом (программой ФемтоСкан Онлайн).
