Устранение искажений

В подменю Dewarping находятся функция устранения искажений Dewarp (кнопка ) и функция выбора файла с коэффициентами, описывающими гистерезис Coefficients.... Создание файла с коэффициентами описано в разделе 3.6.3. Файл должен содержать данные для каждой из осей изображения, в простейшем случае файл будет иметь два раздела: x-calibration и y-calibration-slow. Стандартная последовательность действий выглядит следующим образом:

1. Получают изображение калибровочной решетки, периодические структуры лучше выровнять вдоль осей сканирования, скорость сканирования должна соответствовать скорости при которой получены интересуемые изображения.
2. Строятся две калибровочные кривые на изображении решетки, с известными расстояниями между узлами кривых (рис. 3.19). По каждой из кривых создается файл калибровки. При записи файла можно указывать одно и то же имя файла для обоих кривых - данные будут сохранены в нужную секцию, в зависимости от ориентации кривой.

   Рисунок: Выбор файла коэффициентов для устранения искажений.



3. Сохраненный файл устанавливается в качестве файла коэффициентов командой Dewarping / Coefficients... (рис. 3.11).

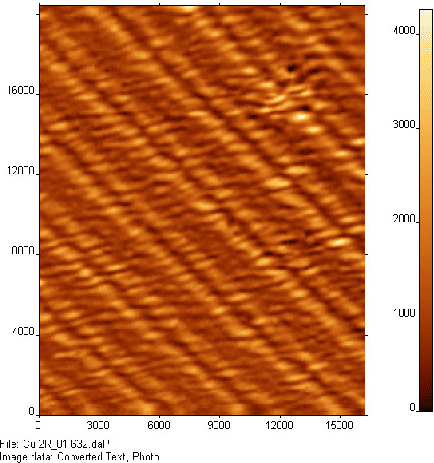

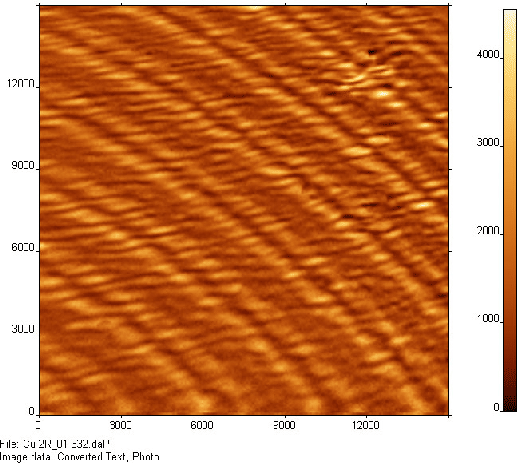

   Рисунок: Устранение искажений.


4. Выполняется корректировка искажений на интересуемых изображениях командой Dewarping / Dewarp (рис. 3.12).
