Параметры сканирования
Рисунок:

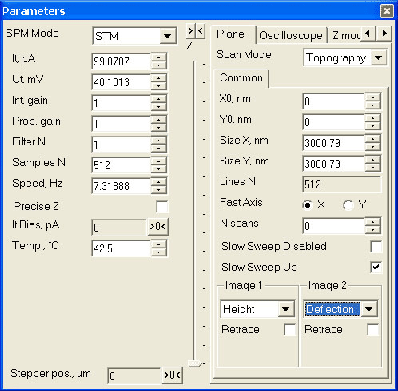

Параметры сканирования. Режим STM.
|
Рисунок:

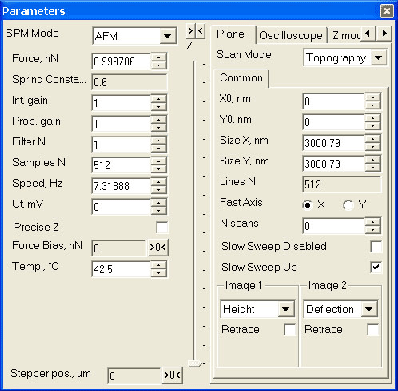

Параметры сканирования. Режим AFM.
|
Рисунок:

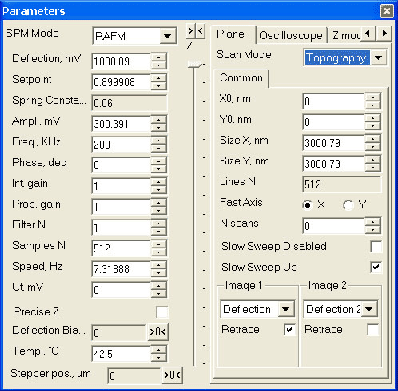

Параметры сканирования. Режим RAFM.
|
Все параметры сканирования задаются в окне
Parameters (рис.
2.2.2). Когда Вы подключаетесь как Master, то программа
автоматически открывает это окно. Если окна по какой-то причине
нет, его можно вызвать нажатием кнопки на
панели инструментов или командой меню Spm/
Parameters. Все задаваемые параметры
автоматически проверяются и уточняются программой в соответствии с
калибровочными константами, полученными с сервера. Поэтому, если
подключения к серверу не произошло, то значения могут не
соответствовать реальным. Если открыть окно параметров до подключения к
серверу, то интерфейс окна параметров не будет приведен в соответствие со списком
переменных сервера, и окно параметров будет выглядеть нечитаемым.
Если Вы изменяете параметры путем ручного ввода, то для того,
чтобы изменения вступили в силу, необходимо нажать ввод (клавишу
''Enter``). При этом если
окажется, что введенное значение недопустимо, оно будет заменено
на ближайшее из возможных. Если же параметры изменяются
путем нажатия кнопок со стрелками, то они проверяются на
истинность и передаются серверу автоматически.
Программа ``ФемтоСкан Онлайн'' позволяет управлять сканированием в различных
режимах, в зависимости от параметров сервера. Стандартные режимы
включают в себя туннельный (STM), атомно-силовой (AFM) и
резонансный атомно-силовым (RAFM). Для указания режима
сканирования предназначено поле SPM Mode, расположенное в верхней
левой части окна Parameters.
В левой части окна параметров расположены главные параметры цепи
обратной связи, нужные при снятии изображений поверхностей и
подводе образца:
- It -- опорное значение туннельного тока (режим STM).
- Force -- опорное значение силы взаимодействия (режим AFM).
- Ut -- напряжение на туннельном переходе (режим STM).
- Defl. -- значение, к которому будет подгоняться величина
резонанса при настройке (режим RAFM).
- Setpoint -- коэффициент, с помощью которого задается опорное
значение сигнала обратной связи (режим RAFM). Опорное значение
вычисляется по формуле
.
- Z ampl. -- амплитуда модуляции (режим RAFM).
- Z freq. -- частота модуляции (режим RAFM).
- Phase -- фазовое смещение опорного сигнала фазового детектора
(режим RAFM).
- Int. gain -- интегральное звено цепи обратной связи.
- Prop. gain -- пропорциональное звено цепи обратной связи.
- Filter N -- число измерений, по которым производится автоматическое
усреднение сигнала. Значение 1 соответствует отсутствию усреднения.
Возможно задание дробных значений.
Ниже параметров обратной связи расположены другие важные параметры, общие
для разных режимов сканирования.
- Samples N -- число точек в строке сканирования.
- Speed -- скорость сканирования, выражается в числе строк в
секунду.
- Precise Z -- включает режим повышенной точности по оси Z - в этом
режиме сигнал обратной связи подается через высоковольтный усилитель с
уменьшенным коэффициентом усиления, за счет чего увеличивается
разрешение, но уменьшается динамический диапазон.
- It/Force/Defl. Bias -- значение смещения нуля сигнала ошибки обратной
связи. Смещение устанавливается запуском процесса ''Set Bias'', так же
его можно сбросить в 0 нажатием на кнопку с надписью ''>0<``.
- Temp. -- температура образца (если установлен предметный столик с температурным
контролем).
- Stepper pos. -- счетчик положения образца. Счетчик можно
обнулить в любой момент нажатием на кнопку с надписью ''>0<``.
В центре окна параметров выводится индикатор текущего положения
кантилевера, такой же, как и в окне текущих параметров (рис.
2.7).
Все остальные параметры сгруппированы по закладкам и расположены в
правой части окна параметров. Каждая из закладок верхнего уровня отвечает
за один из режимов сканировая.
Подсекции
